Analisi DSC della miscela “riciclato Korec/resina vergine” (ASTM D3418)
La riciclabilità del liquido recuperato dal processo Korec è stata verificata sperimentalmente mediante analisi di Calorimetria Differenziale a Scansione (DSC). I risultati hanno evidenziato l’assenza di picchi relativi a fenomeni di transizione del primo ordine, a riprova del grado completo di polimerizzazione della miscela “riciclato Korec/resina vergine”.
(Caratteristiche del campione: Resina Vergine:Resina Korec = 90:10 % peso
Catalizzato @ 1,5% peso con catalizzatore perossidico
Post-curing @ 70°C per 6 minuti
Campione in DSC riscaldato e raffreddato nell’intervallo di temperatura tra -30 °C e 230°C)

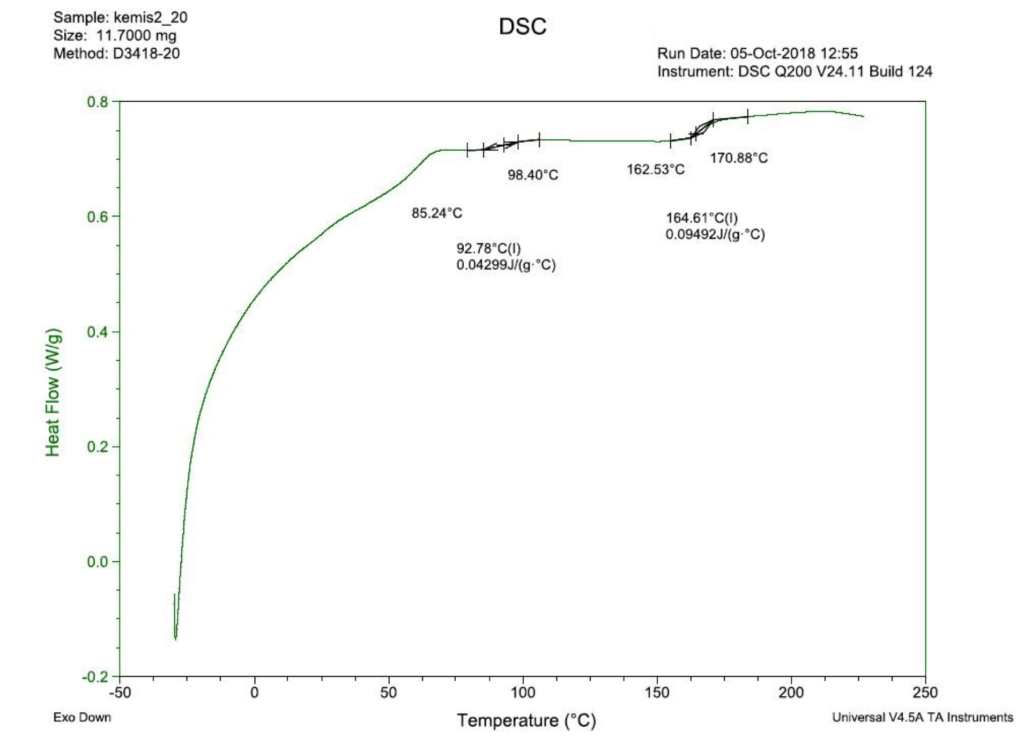

SCANSIONE DSC IN PRIMO RISCALDAMENTO
Non sono individuabili picchi relativi a fenomeni di transizione termica del primo ordine.

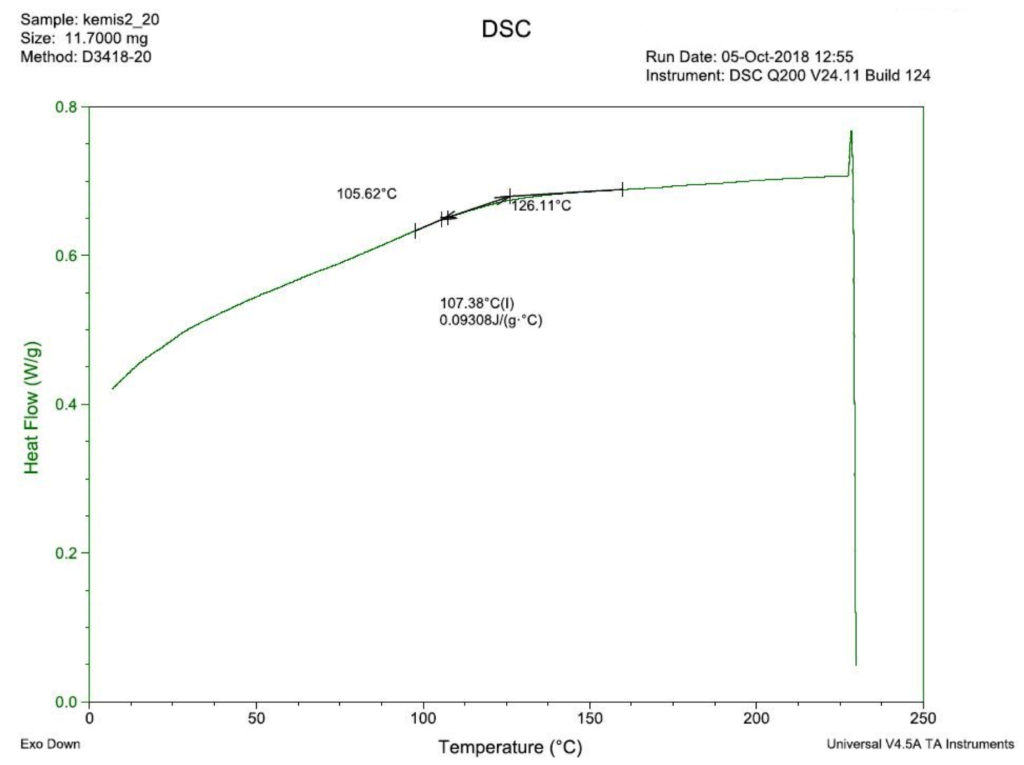

SCANSIONE DSC IN SECONDO RISCALDAMENTO
Non sono individuabili picchi relativi a fenomeni di transizione termica del primo ordine.
Confronto DSC tra “resina vergine 100%” e miscela “riciclato Korec/resina vergine” (ASTM D3418)
Le tre miscele esaminate, con presenza di riciclato Korec, mostrano un comportamento del tutto analogo a quello del prodotto vergine (resina poliestere ortoftalica). Inoltre, il calore residuo di reticolazione della miscela con riciclato si è rivelato addirittura inferiore a quello del prodotto vergine.
